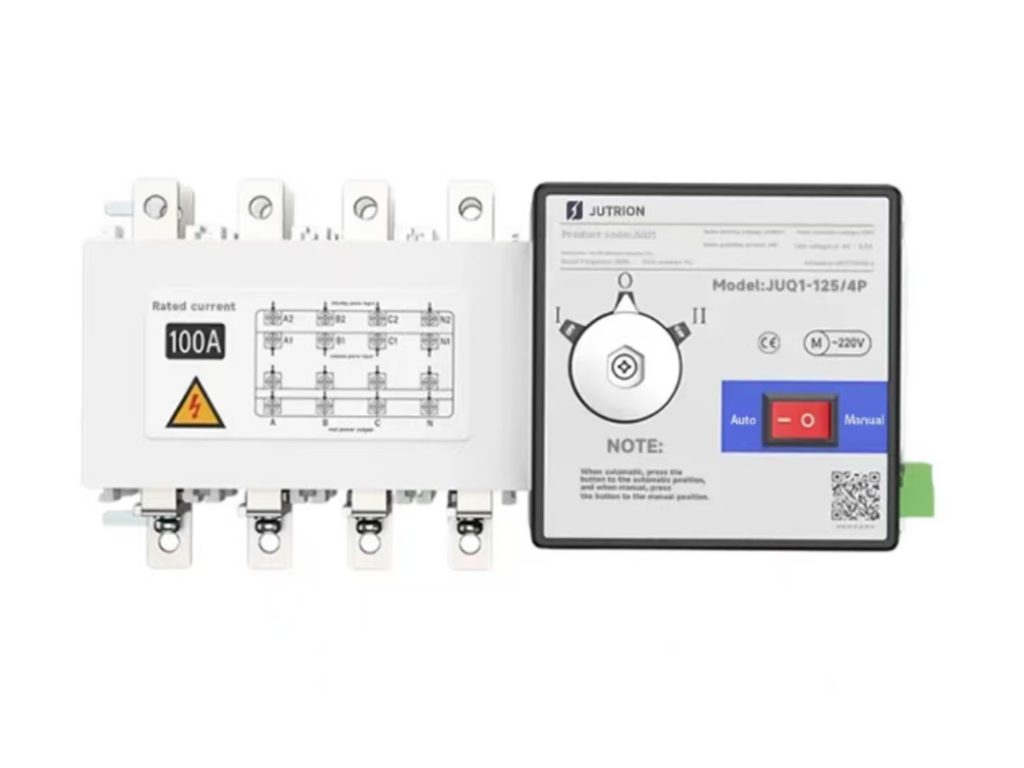

Aperçu des composants JUQ1

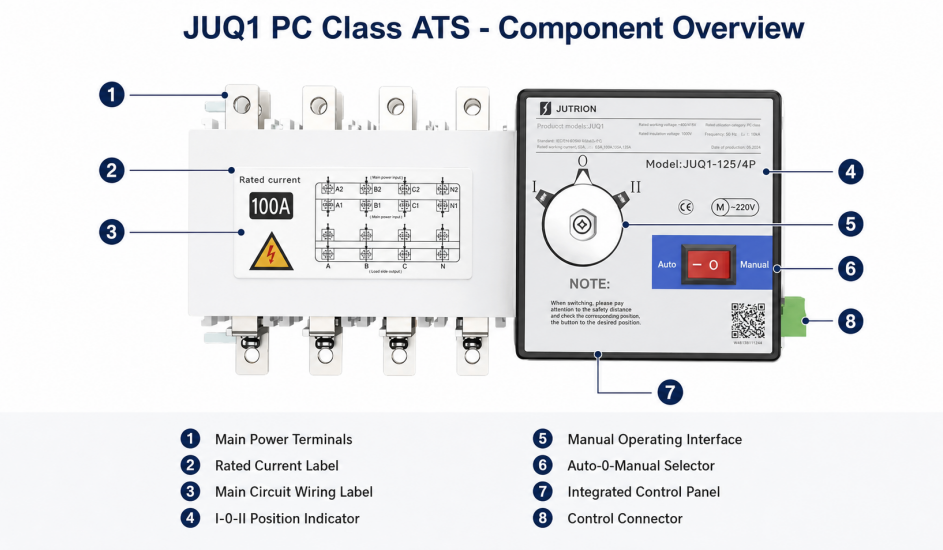

Explorez les principaux composants et commandes de fonctionnement de l'interrupteur de transfert automatique de classe PC JUQ1, y compris les bornes d'alimentation, les indicateurs de position de source, les bornes de commande, le verrou électrique et les fonctions de fonctionnement manuel d'urgence.

Spécifications techniques

Paramètre	Spécifications JUQ1
Type de produit	Interrupteur de transfert automatique de classe PC JUQ1
Courant nominal	16 A–3200 A
Nombre de pôles	3P, 4P
Tension nominale d'emploi	AC 400 V
Fréquence assignée	50 Hz
Tension de commande	AC 220 V standard ; options DC 24 V, DC 48 V ou DC 110 V
Positions de commutation	I–0–II
Modes de fonctionnement	Fonctionnement automatique, motorisé à distance et manuel d'urgence
Modes de transfert	Réseau à réseau, réseau à générateur, transfert automatique avec retour automatique
Catégorie d'utilisation	AC-31A / AC-33A / AC-35A, selon le courant nominal
Tension nominale de tenue aux chocs	8 kV ou 12 kV, selon la taille du cadre
Temps de transfert	Environ 0,45–1,2 s, selon la taille du boîtier
Configuration des pôles	3P / 4P
Classe ATSE	Classe PC
Norme applicable	IEC 60947-6-1 / GB/T 14048.11

LES SPÉCIFICATIONS TECHNIQUES VARIENT SELON LA TAILLE DU CADRE, LE COURANT NOMINAL, LA CONFIGURATION DES PÔLES ET LE TYPE DE COMMANDE. VEUILLEZ CONTACTER JUTRION POUR CONFIRMER LE MODÈLE JUQ1 EXACT ET LA CONFIGURATION DU PROJET.

Courant nominal

Cadre JUQ1	Courant nominal disponible
Cadre JUQ1-100	20 A, 32 A, 40 A, 63 A, 80 A, 100 A
Cadre JUQ1-160	125 A, 160 A
Cadre JUQ1-250	200 A, 225 A, 250 A
Cadre JUQ1-400	315 A, 400 A
Cadre JUQ1-630	500A, 630A
Cadre JUQ1-1000	800A, 1000A
Cadre JUQ1-1250	1250A
Cadre JUQ1-1600	1600A
Cadre JUQ1-2000	2000A
Cadre JUQ1-2500	2500A
Cadre JUQ1-3200	3200A

Applications

Conformité et normes

L'interrupteur de transfert automatique de classe PC JUQ1 est conçu pour les applications de commutation d'alimentation normale et de secours basse tension. Sa conception produit fait référence aux exigences applicables pour les équipements de commutation de transfert, les appareillages de commutation basse tension et les interrupteurs-sectionneurs.

• IEC 60947-6-1 – Appareillage à basse tension – Équipement de commutation de transfert
• IEC 60947-1 – Appareillage à basse tension – Règles générales
• IEC 60664 – Coordination de l'isolement pour les équipements dans les systèmes basse tension
• Exigences CE – Conçu pour répondre aux exigences électriques basse tension européennes applicables
• Exigences RoHS – Conforme aux restrictions sur les substances dangereuses

Les normes applicables, les documents d'essai et les informations de conformité peuvent varier selon le modèle, le calibre de courant et le marché de destination. Veuillez confirmer la documentation requise auprès de JUTRION avant de commander.

Pourquoi choisir l'ATS JUQ1 de JUTRION ?

Questions fréquemment posées

Qu'est-ce que l'interrupteur de transfert automatique de classe PC JUQ1 ?

Le JUQ1 est un interrupteur de transfert automatique de classe PC conçu pour transférer une charge entre les sources d'alimentation normale et de secours. Il utilise un mécanisme de transfert à interrupteur de charge dédié avec contrôle logique intégré. En tant qu'ATSE de classe PC, il ne fournit normalement pas de protection contre les surcharges ou les courts-circuits, de sorte que des dispositifs de protection coordonnés sont requis dans le système d'alimentation.

Comment choisir le calibre de courant JUQ1 correct ?

Sélectionnez un calibre de courant JUQ1 pouvant supporter le courant le plus élevé prévu traversant l'interrupteur de transfert. Vérifiez également la catégorie d'utilisation, le type de charge, le courant d'appel du moteur ou du transformateur, la température ambiante, les conditions de l'enceinte, la capacité des bornes et la coordination avec les dispositifs de protection. Le courant sélectionné doit correspondre exactement à la taille du cadre et au service du projet.

L'ATS JUQ1 peut-il fonctionner avec un générateur diesel ?

Oui. Le JUQ1 prend en charge les applications de commutation du réseau vers le générateur et le retour automatique lorsque l'alimentation normale est rétablie, selon le contrôleur sélectionné et la configuration du câblage. Confirmez le signal de démarrage du générateur, la détection de tension et de fréquence, les temporisations de transfert et la disposition de l'alimentation de commande avant de commander.

Quelle est la différence entre un ATS de classe PC et un ATS de classe CB ?

Un ATS de classe PC utilise un mécanisme de commutation dédié spécialement conçu pour transférer l'alimentation entre deux sources, tandis qu'un ATS de classe CB est généralement construit avec des disjoncteurs et peut également fournir une protection contre les surcharges et les courts-circuits. Les unités ATS de classe PC sont généralement plus compactes et optimisées pour un transfert d'alimentation fiable.

Dois-je choisir un ATS JUQ1 3 pôles ou 4 pôles ?

Un modèle 3 pôles commute les trois conducteurs de phase tout en laissant le neutre non commuté. Un modèle 4 pôles commute également le neutre. La décision dépend de la configuration de mise à la terre du système, de la connexion du neutre du générateur, du fait que la source alternative soit dérivée séparément et des règles d'installation applicables.

Quelles options de fonctionnement et de contrôle sont disponibles ?

Le JUQ1 prend en charge le fonctionnement automatique, le fonctionnement motorisé à distance et le fonctionnement manuel d'urgence. La commande AC 220V est standard, tandis que certaines configurations peuvent prendre en charge DC 24V, DC 48V ou DC 110V. Confirmez le type de commande, la configuration des pôles, le calibre de courant et le mode de transfert requis lors de la commande.
