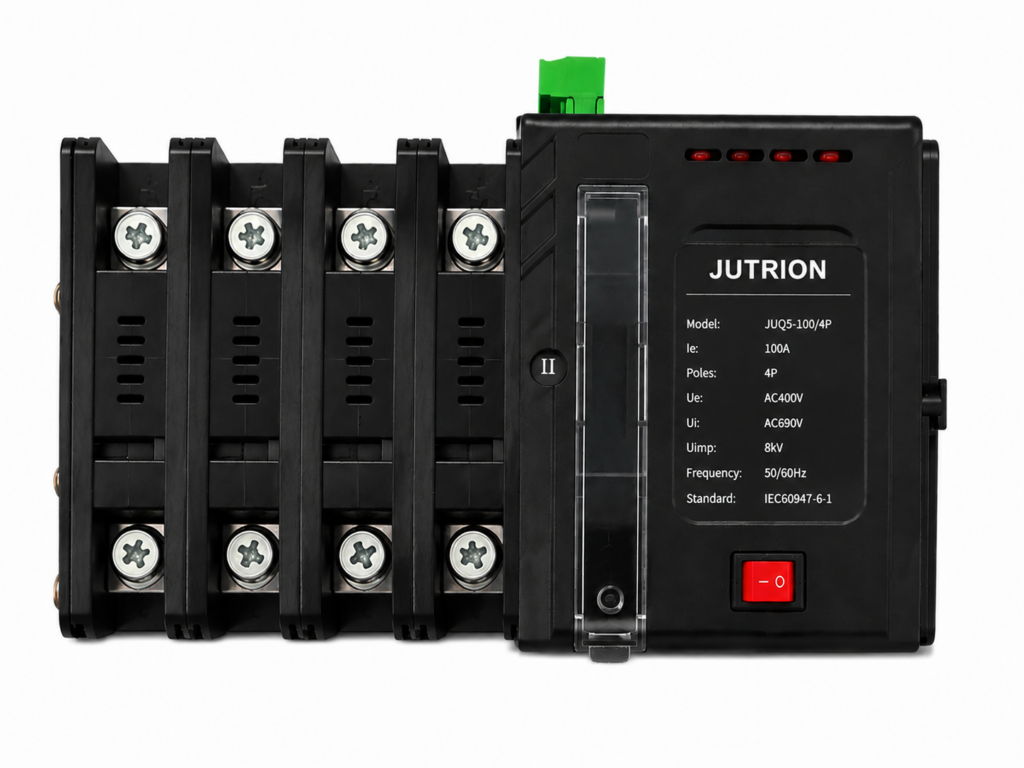

JUQ5 Commutateur de transfert automatique de classe PC
Le Commutateur de Transfert Automatique Série JUQ5 Classe PC est conçu pour AC 50/60 Hz, AC 400 V, et un courant nominal jusqu'à 800 A. Il transfère automatiquement la charge entre les sources d'alimentation normale et de secours en cas de coupure de courant, sous-tension, surtension ou perte de phase. Le commutateur supporte les opérations automatique et manuelle et dispose de positions I-0-II avec un verrouillage fiable.
Norme : IEC 60947-6-1
Caractéristiques principales du commutateur de transfert automatique de classe PC JUQ5
Véritable conception de classe PC
Mécanisme de transfert dédié pour une commutation fiable.
Commutation à trois positions I-O-II
Positions Normal, Arrêt et Secours avec verrouillage mécanique.
Fonctionnement automatique et manuel
Prend en charge le transfert automatique et la commande manuelle.
Surveillance de la source d'alimentation
Surveille les alimentations normale et de secours.
Large plage de courant
Disponible de 16 A à 800 A avec options 2P, 3P et 4P.
Longue durée de vie
Contacts et mécanisme durables pour un fonctionnement fiable.
Aperçu des composants du JUQ5

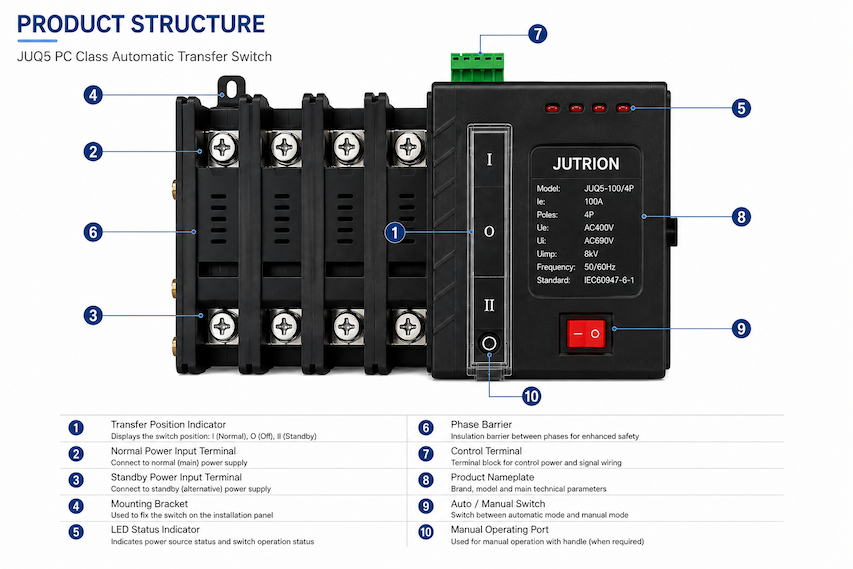

Découvrez les principaux composants et commandes de fonctionnement du commutateur de transfert automatique de classe PC JUQ5, y compris les bornes d'alimentation, les indicateurs de position, les bornes de commande et les fonctions de fonctionnement manuel.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Modèle du produit | JUQ5 Commutateur de transfert automatique de classe PC |
| Classe du produit | Classe PC |
| Courant assigné (In) | 16 A–800 A |
| Nombre de pôles | 2P / 3P / 4P |
| Tension assignée d'emploi (Ue) | AC 230V / 400V |
| Fréquence assignée | 50/60 Hz |
| Tension assignée d'isolement (Ui) | AC 690V |
| Tension assignée de tenue aux chocs (Uimp) | 8 kV |
| Catégorie d'utilisation | AC-33iB |
| Positions de commutation | I–O–II |
| Mode de fonctionnement | Automatique / Manuel |
| Temps de transfert | ≤1,3s |
| Temps de transfert des contacts | ≤0,6s |
| Verrouillage mécanique | Oui |
| Fonction de sectionnement | Oui |
| Méthode de câblage | Raccordement avant |
| Méthode de montage | Installation verticale fixe |
| Degré de protection | IP20 |
| Température ambiante de fonctionnement | -5°C à +40°C |
| Altitude | ≤2000m |
| Norme applicable | IEC 60947-6-1 |
LES SPÉCIFICATIONS TECHNIQUES PEUVENT VARIER SELON LA TAILLE DU CHÂSSIS, LA CONFIGURATION DES PÔLES ET LE TYPE DE CONTRÔLEUR. VEUILLEZ CONTACTER JUTRION POUR UNE SÉLECTION DE MODÈLE DÉTAILLÉE.
Courant nominal
| Modèle | Courant nominal |
|---|---|
| JUQ5-63 | 16A, 20A, 25A, 32A, 40A, 50A, 63A |
| JUQ5-80 | 63A, 80A |
| JUQ5-125 | 63A, 80A, 100A, 125A |
| JUQ5-225 | 100A, 125A, 160A, 180A, 200A, 225A |
| JUQ5-250 | 100A, 125A, 160A, 180A, 200A, 225A, 250A |
| JUQ5-400 | 250A, 315A, 350A, 400A |
| JUQ5-630 | 400A, 500A, 630A |
| JUQ5-800 | 630A, 700A, 800A |
Applications
Bâtiments commerciaux
Convient aux immeubles de bureaux, centres commerciaux, hôtels et autres installations commerciales nécessitant un transfert de puissance fiable.
Installations industrielles
Conçu pour les usines, ateliers, lignes de production et systèmes de distribution électrique industrielle.
Systèmes de secours par générateur
Transfère automatiquement la charge vers un générateur de secours lorsque l'alimentation normale tombe en panne.
Centres de données et salles de communication
Aide à maintenir une alimentation continue pour les serveurs, équipements réseau et systèmes de communication.
Hôpitaux et installations publiques
Convient aux charges électriques importantes où la continuité de l'alimentation et la fiabilité opérationnelle sont requises.
Bâtiments résidentiels et à usage mixte
Idéal pour les appartements, villas, immeubles résidentiels et installations à usage mixte équipés de systèmes d'alimentation de secours.
Conformité et normes
Le commutateur de transfert automatique de classe PC JUQ5 est conçu et fabriqué conformément aux normes internationales pertinentes pour les équipements électriques basse tension, contribuant à garantir un fonctionnement sûr, un transfert de puissance fiable et des performances à long terme.
- IEC 60947-6-1 – Appareillage à basse tension – Équipement de commutation de transfert
- IEC 60947-1 – Appareillage à basse tension – Règles générales
- IEC 60664 – Coordination de l'isolement pour les équipements dans les systèmes basse tension
- Exigences CE – Conçu pour répondre aux exigences électriques basse tension européennes applicables
- Exigences RoHS – Conforme aux restrictions sur les substances dangereuses
Les documents de certification et de conformité peuvent varier selon le modèle du produit et les exigences de la commande. Veuillez contacter JUTRION pour confirmation.
Pourquoi choisir le JUTRION JUQ5 ATS ?
Mécanisme de transfert dédié de classe PC
- Le JUQ5 utilise un mécanisme de transfert dédié de classe PC conçu spécifiquement pour la commutation entre deux sources d'alimentation. Il ne repose pas sur un mécanisme de disjoncteur pour effectuer le transfert, ce qui le rend adapté aux systèmes de distribution électrique nécessitant une commutation de source fiable et stable.
Tests fonctionnels avant expédition
- Chaque unité JUQ5 subit des inspections de fonctionnement mécanique, de fonction de transfert et de performances électriques de base avant expédition afin d'aider à réduire le risque de problèmes d'installation et d'exploitation.
Services OEM et ODM flexibles
- Une image de marque personnalisée, des plaques signalétiques de produit, un emballage, des étiquettes, des manuels et des configurations de commande sélectionnées sont disponibles pour les distributeurs, les assembleurs de tableaux et les clients OEM.
Assistance à la sélection technique
- JUTRION peut aider les clients à sélectionner l'ATS approprié en fonction de la tension du système, du courant nominal, du nombre de pôles, de la source d'alimentation de secours et des exigences d'application.
Documentation technique complète
- Les fiches techniques produit, les plans cotés, les instructions d'installation, les images produit et autres documents techniques sont disponibles pour soutenir la conception de projet, l'installation et la promotion du produit.
Approvisionnement en gros stable
- Avec une plage de courant nominal de 16A à 800A, la série JUQ5 convient aux projets de distribution, à l'intégration d'équipements et aux besoins d'achat en gros.
Questions fréquemment posées
Qu'est-ce qu'un interrupteur automatique de transfert de classe PC ?
Un interrupteur automatique de transfert (ATS) de classe PC est un dispositif de commutation spécialement conçu pour transférer les charges électriques entre la source d'alimentation normale et la source d'alimentation de secours. Il est destiné à un transfert d'alimentation fiable et ne fournit pas de protection contre les surcharges ou les courts-circuits. Des disjoncteurs ou fusibles appropriés doivent être installés en amont pour la protection du système.
Comment choisir le courant nominal correct de l'ATS ?
Le courant nominal de l'ATS doit être égal ou supérieur au courant de fonctionnement maximal de la charge connectée. Le type de charge, le courant de démarrage du moteur, la température ambiante et l'extension future de capacité doivent également être pris en compte pour garantir un fonctionnement sûr et fiable.
L'ATS JUQ5 peut-il fonctionner avec un générateur diesel ?
Oui. L'interrupteur automatique de transfert de classe PC JUQ5 convient aux applications nécessitant un transfert automatique entre l'alimentation du réseau public et un générateur diesel. Il est largement utilisé dans les bâtiments commerciaux, les installations industrielles, les hôpitaux, les centres de données et autres systèmes d'alimentation de secours.
Quelle est la différence entre un ATS de classe PC et un ATS de classe CB ?
Un ATS de classe PC utilise un mécanisme de commutation dédié spécialement conçu pour transférer l'alimentation entre deux sources, tandis qu'un ATS de classe CB est généralement construit avec des disjoncteurs et peut également fournir une protection contre les surcharges et les courts-circuits. Les unités ATS de classe PC sont généralement plus compactes et optimisées pour un transfert d'alimentation fiable.
JUTRION fournit-il des services OEM et ODM ?
Oui. JUTRION fournit des services OEM et ODM flexibles, y compris une image de marque personnalisée, des étiquettes de produit, un emballage, des manuels d'utilisation, une documentation technique et d'autres solutions sur mesure pour répondre aux besoins des distributeurs, des assembleurs de tableaux, des fabricants OEM et des clients de projets dans le monde entier.
Pourquoi choisir JUTRION comme fournisseur d'ATS ?
JUTRION est spécialisé dans les produits électriques basse tension pour les marchés mondiaux. Nous nous engageons à fournir une qualité de produit fiable, un soutien technique professionnel, une personnalisation flexible, une capacité de production stable et un service client réactif pour aider les clients à construire des systèmes de distribution d'énergie sûrs et fiables.
PARLEZ À NOS SPÉCIALISTES ATS
Indiquez-nous simplement votre courant nominal, la tension du système, la configuration des pôles, la source d'alimentation de secours et les exigences d'application. Nos ingénieurs recommanderont l'interrupteur automatique de transfert de classe PC JUQ5 le plus adapté à votre projet.
